1.1 海底管線模型地震實驗

1.1.1 引言

管道運輸是油氣運輸中最快捷、經濟、可靠的方式。海底油氣管道一般采取開溝埋設的方式敷設，當海床起伏不平或巖石較為堅硬時，也可采取分段錨固的方式固定在海底巖石上。然而，由于海流的沖刷，或者受敷設路線上地形的影響，許多最初放置在海床上的管道出現了懸跨現象 ^{REF _Ref175208244 \r \h \* MERGEFORMAT [14]}。當垂直于懸跨方向的海流流過時，將可能產生渦激振動，最終導致管道的失穩破壞。如果管道的敷設路線經過地震帶，則在地震作用下，管道的懸跨部分也是整個管道系統的薄弱環節，研究懸跨部位的應變反應具有重要的理論意義和實際意義。

光纖光柵是近10 年來出現的一種新型智能傳感元件 ^{REF _Ref175191786 \r \h \* MERGEFORMAT [8]}，同傳統的電測傳感器相比較，光纖光柵具有穩定性好、耐腐蝕、抗電磁干擾、準分布測量、體積小、重量輕、結構簡單和精度高等優點。但是對于裸光纖光柵，它的直徑僅有125μm，抗剪能力差，在實際的惡劣環境中易折斷 ^{REF _Ref175191748 \r \h \* MERGEFORMAT [7]}。因此，針對實際應用，需要開發一種光纖光柵的封裝技術，在不降低光纖光柵傳感性能的基礎上，有效的保護裸光纖光柵。

我們開發的光纖光柵應變傳感器在海底管線模型振動實驗中得到了應用，監測了管線模型懸跨部位垂直方向上的地震應變反應特性。

1.1.2 模型設計及激勵系統

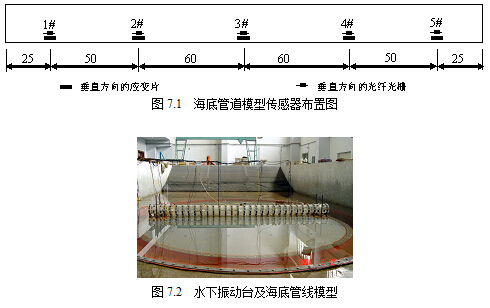

該模型采用有機玻璃（聚丙烯樹脂）材料制作。這種材料的特點是彈性模量低，強度高，材質細密，宜于進行機械加工，是用來模擬海底管線的理想材料。模型總長2700mm，外徑150mm，壁厚5mm，幾何尺寸如 REF _Ref175208656 \h \* MERGEFORMAT 圖7.27所示。

模型試驗的激勵裝置采用大型電-液伺服控制水下地震模擬系統，如 REF _Ref175208667 \h \* MERGEFORMAT 圖7.28所示。該系統由水下振動臺、驅動系統、中心控制系統、水池組成。是國內唯一可用于水下振動試驗的地震模擬振動臺。能進行水平和豎直兩個方向的激振，可產生的最大加速度為1.0g（水平）、0.7g（豎直），工作頻率為0~50Hz，最大水深為1.0m。

1.1.3 傳感器布置及數據采集系統

傳統的應變測試采用的傳感器一般為電阻應變計，由于其具備安裝簡便，造價低，精度可以達到一般要求而得到了廣泛的應用。但是電阻應變計穩定性較差，易受環境電磁場干擾，必須進行防水處理才能進行短期水下工作。光纖光柵（FBG）傳感器作為性能優良的敏感元件，具有靈敏度高、抗電磁干擾、耐腐蝕、穩定性好、可以實現分布式測量等優點，符合本次試驗水下應變測試的要求。

本次試驗的應變測試系統由光纖光柵（FBG）傳感器、波長解調器及相應軟件構成。沿管線長度方向在管線的底面縱軸線布置了5個FBG傳感器以及5個高精度應變片，分別用以測試模型在豎向振動時的動應變。如 REF _Ref176617535 \h \* MERGEFORMAT 表7.8所示。

表7. SEQ 表7. \* ARABIC 8 光纖光柵（FBG）傳感器布置位置及波長

光纖光柵中心波長的測量采用美國Micron optics公司的四通道解調系統FBG-SLI，該設備集成了掃頻激光光源和可調光纖濾波器解調模塊，儀器的掃描頻率為108Hz ，波長分辨率為1pm。工作波長范圍為1520-1570nm。

1.1.4 試驗結果

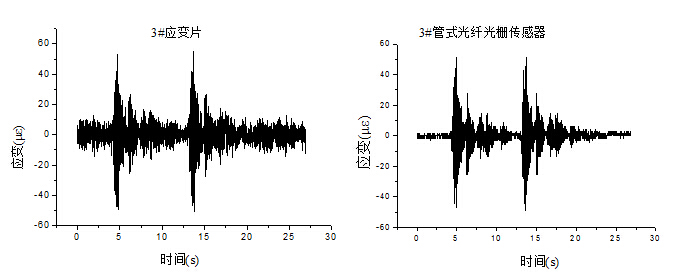

圖7. SEQ 圖7. \* ARABIC 29 El Centro波激勵下海底管線模型跨中位置的應變響應

REF _Ref175209081 \h \* MERGEFORMAT 圖7.29所示，在El Centro地震波激勵下，光纖光柵傳感器的應變響應特性與應變片的結果是相近的但由于振動臺周圍環境電磁干擾很大，使得應變片的噪聲達到了±10με；而光纖光柵傳感器噪聲僅有±1με。同應變片相比，光纖光柵傳感器顯示出了其優越的抗電磁干擾能力。

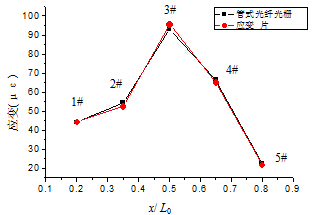

圖7. SEQ 圖7. \* ARABIC 30 簡支約束管道最大應變沿管軸方向的變化

表7. SEQ 表7. \* ARABIC 9 光纖光柵和應變應變峰值

REF _Ref175209527 \h \* MERGEFORMAT 圖7.30是管內無水情況下簡支約束管道最大應變沿管軸方向的變化，圖中分別給出了管式光纖光柵傳感器和應變片所測應變最大值對比圖。試驗中振動臺所輸入的地震波為El Centro波。實驗表明，光纖光柵測量結果最大值與電阻應變片測量值基本吻合。從 REF _Ref175209527 \h \* MERGEFORMAT 圖7.30中還可以看出, 對于簡支管道, 管道中間反應最大, 然后向兩端逐漸減小，試驗測試結果的分布趨勢與梁在簡支約束下理論分析結果的趨勢相同。

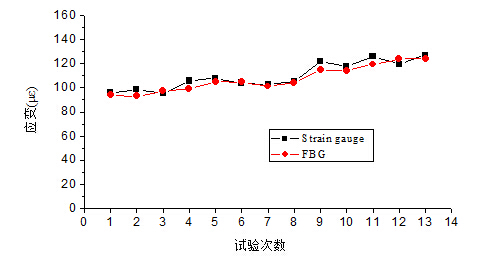

圖7. SEQ 圖7. \* ARABIC 31 管式光纖光柵與應變片測量值比較

針對不同的工況，我們對海底管線模型進行了13組不同的垂直方向El Centro地震波激勵。試驗時間跨度為一個月。 REF _Ref175209837 \h \* MERGEFORMAT 圖7.31比較了3#管式光纖光柵傳感器和應變片的應變測量最大值。試驗結果顯示，在這13種不同的工況下，管式光纖光柵應變測量值與應變片符合的很好。試驗說明光纖光柵傳感器具有良好的長期測量穩定性。

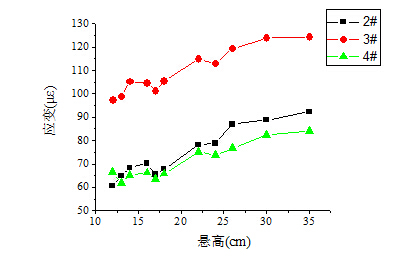

圖7. SEQ 圖7. \* ARABIC 32 海底管線模型垂直方向各個部位最大應變與懸高關系

由于海底面高低不平，鋪設在海底面上的管線懸高也會有所不同，本節研究了不同懸高情況下的海底管線受地震波影響時各個部位的應變變化趨勢。 REF _Ref175209886 \h \* MERGEFORMAT 圖7.32給出了在相同垂直地震波(El Centro波)作用下，海底管線模型垂直方向2#、3#及4#傳感器部位最大應變與懸高變化的關系。結果表明，隨著懸高的增加，海底管線跨中及1/4跨部位的應變也隨之增加。

1.1.5 小結

我們利用自行開發的光纖光柵應變傳感器監測了海底管線模型在不同工況下的應變反應特性，結果表明：

1． 金屬管式封裝是一種有效的光纖光柵傳感器封裝技術，它不僅具有裸光纖光柵的本質優點，而且外形牢固可靠，能夠勝任于惡劣環境下的應變監測。

2． 對于不同的基體材料，光纖光柵傳感器具有不同的應變靈敏系數。

在海底管線模型振動試驗中，利用管式光纖光柵傳感器成功監測了模型的應變反應，結果表明，海底管線跨中及1/4跨部位的應變隨著管線懸高的增加而增加。
