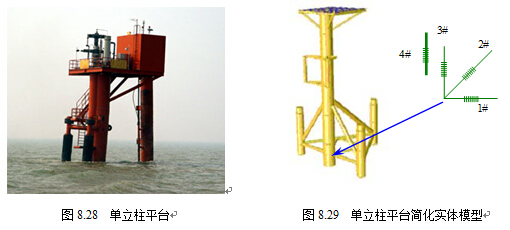

CB271單井平臺由單立柱導管架、水下樁、上部平臺組成。單立柱導管架采用單立柱和三腿水下導管架形式。導管架的三個面均為直立，水下導管架水平面為等邊三角形，三個腿位于三角形的頂點，單立柱位于三角形底邊的中點。單立柱平臺與簡化實體模型分別如 REF _Ref175388756 \h \* MERGEFORMAT 圖8.28和 REF _Ref175388765 \h \* MERGEFORMAT 圖8.29所示。
我們在單立柱海洋石油平臺主立柱底部以應變花的方式粘貼了3個光纖光柵傳感器，如 REF _Ref175388765 \h \* MERGEFORMAT 圖8.29所示，用于監測主立柱的應變變化情況；并在附近安裝了1個光纖光柵溫度傳感器，用于補償溫度影響。
裸光纖光柵的外徑約為125微米，主要成分是SiO2，比較脆弱，尤其是抗剪性能很差。為了避免光纖光柵在施工過程中的沖擊，我們研究了光纖光柵的布設工藝措施，具體過程如下：
1. 打磨。為了保證光纖光柵與鋼材的充分接觸，避免應變傳遞導致的測試誤差，首先使用打磨機對鋼結構表面進行拋光，去除油漆層，然后用砂紙打磨，使鋼結構表面平整光滑。為了防止打磨的屑末、油污等污染物質的影響，用脫脂棉球蘸丙酮將打磨處擦洗干凈。
2. 傳感器粘貼。我們利用單組分的502膠粘帖光纖光柵與鋼結構表面。首先使用兩根細膠帶粘帖在傳感器安裝位置，中間留出大約3mm的寬度的細槽，目的是為了傳感器安裝的準直；然后在這個細槽中等間距滴2-3滴502膠；最后將光纖光柵置于細槽中，同時給予一定的預應力，此時502膠液會自動沿著光纖軸向流動充滿整個光柵區域。待膠固化后即可松手。
3. 傳感器保護。由于海洋環境比較惡劣，所以傳感器的保護非常重要。如何很好的保護光纖光柵免受施工過程導致的沖擊損壞以及海洋環境的腐蝕影響是光纖光柵成功應用于海洋工程結構的關鍵。我們使用環氧樹脂涂敷于光纖光柵的表面，環氧樹脂層不僅能夠起到保護光纖光柵免受沖擊的影響，而且能夠達到使傳感器防潮防腐的目的。
4. 光纖與接頭保護。為了避免傳輸光纖受到施工過程的損壞，我們使用環氧樹脂膠將傳輸光纜固定在立柱表面；并在立柱一側焊接了一根直徑8cm的鋼管，光纜通過鋼管直通平臺頂部。
采用上述的布設工藝，在安裝過程結束后，及時檢查光纖光柵的存活情況，光纖光柵傳感器全部存活。10個月后，平臺竣工，我們對該平臺進行了健康檢測，光纖光柵傳感器信號依舊良好，由此說明該工藝過程很適于光纖光柵的安裝與保護。
1． 船撞擊對平臺主立柱的影響
運輸船對平臺的撞擊是影響海洋石油平臺結構健康和設施安全性的重要因素。因此，實時的監測船撞擊平臺后平臺主立柱的應變變化有著很重要的意義。在對平臺主立柱的健康檢測中，我們成功監測到了運輸艇撞擊平臺時，平臺主立柱的應變變化情況。

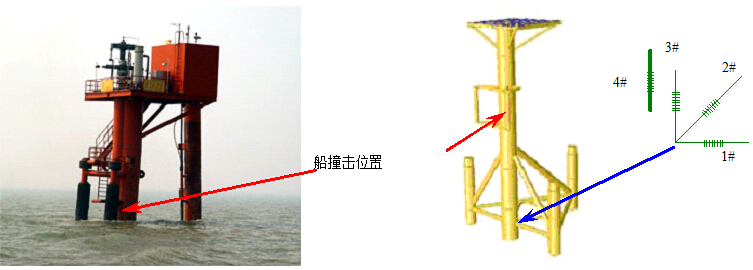

圖8. SEQ 圖8. \* ARABIC 30 平臺及其模型和傳感器位置

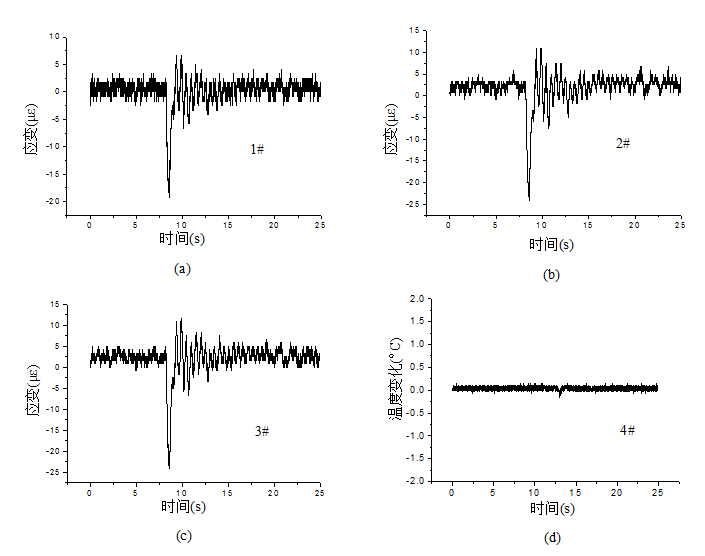

光纖光柵傳感器成功的監測到了一艘約一百噸的交通艇撞擊平臺時主立柱的應變變化過程。 REF _Ref175389832 \h \* MERGEFORMAT 圖8.30給出了撞擊點的位置。 REF _Ref180839080 \h \* MERGEFORMAT 表8.4為安裝在不同方向上光纖光柵傳感器所監測到的最大應變值。因為這些傳感器安裝的位置為撞擊點的背部，所以所監測到的最大應變皆為負應變。由于船撞擊的位置主要受力方向為垂直方向，所以處于垂直方向的3#傳感器所監測到的最大應變要大于水平方向的1#傳感器。在監測過程中，如4#溫度傳感器所示，溫度變化很小，可以忽略不計。
表8. SEQ 表8. \* ARABIC 4 傳感器規格
|
傳感器序號 |
測量量 |
位置 |
波長 |
應變極值(με) |
|
|
1# |
應變 |
0° |
1530nm |
6.7 |
-19.1 |
|
2# |
應變 |
45° |
1540nm |
9.1 |
-25.8 |
|
3# |
應變 |
90° |
1550nm |
9.2 |
-26.7 |
|
4# |
溫度 |
|
1555nm |
|
|
圖8. SEQ 圖8. \* ARABIC 31 埋入式FBG傳感器測得的在船撞擊下的應變變化過程
圖8. SEQ 圖8. \* ARABIC 32 3#光纖光柵傳感器在船撞擊作用下的功率譜圖

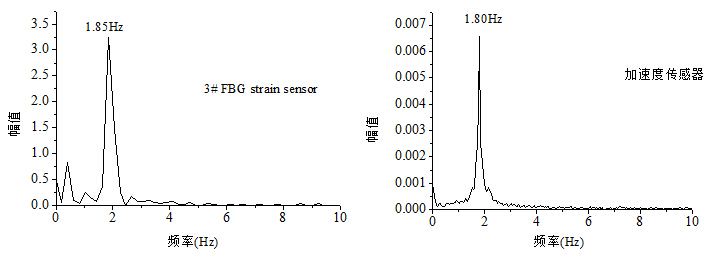

REF _Ref175399007 \h \* MERGEFORMAT 圖8.32為 3#光纖光柵傳感器在船撞擊作用下的功率譜圖，所測得的平臺基頻為1.85Hz，與加速度傳感器所測得的值(1.8 Hz)一致。
3個光纖光柵傳感器的布置方向分別為α1=0°，α2=45°， α3=90°。通過計算可以得到x軸、y軸的應變?yōu)?/span>εx=-19.1με，εy=-26.7με，剪應變?yōu)?/span>γxy=-5.8με。最大的主應變?yōu)?/span>-27.7με，方向為251.3°。
2． 海浪荷載

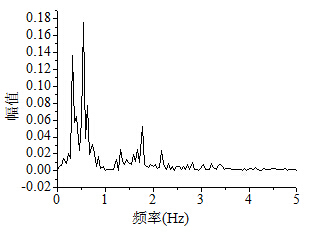

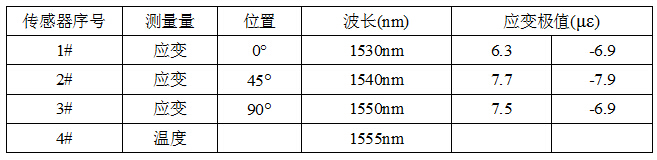

海浪荷載是影響海洋石油平臺的另一大因素。我們利用光纖光柵傳感器成功監測到了海浪荷載作用于平臺主立柱時的應變變化趨勢。 REF _Ref177961818 \h \* MERGEFORMAT 表8.5為光纖光柵傳感器監測到的最大應變。3#傳感器測量到的功率譜圖如 REF _Ref175399655 \h \* MERGEFORMAT 圖8.34所示。從圖中可以看出，存在有兩個低頻的信號，分別為0.32Hz和0.54Hz，很顯然它們都是由海浪引起的。
表8. SEQ 表8. \* ARABIC 5 光纖光柵傳感器最大應變
圖8. SEQ 圖8. \* ARABIC 33 船撞擊下的應變變化過程
圖8. SEQ 圖8. \* ARABIC 34 3#FBG傳感器的功率譜密度函數
3． 異常海流荷載

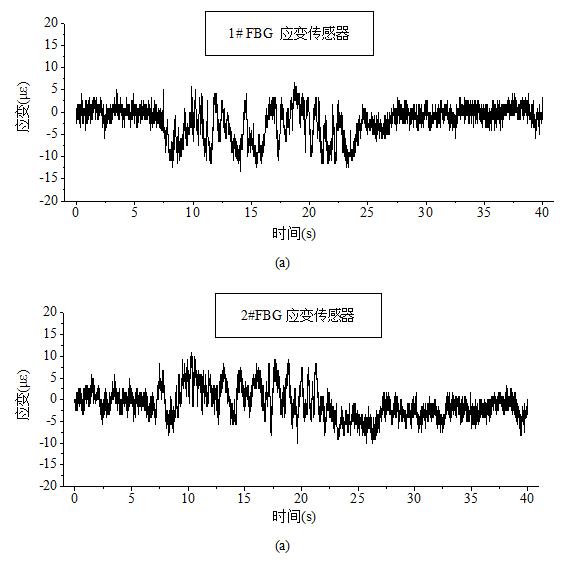

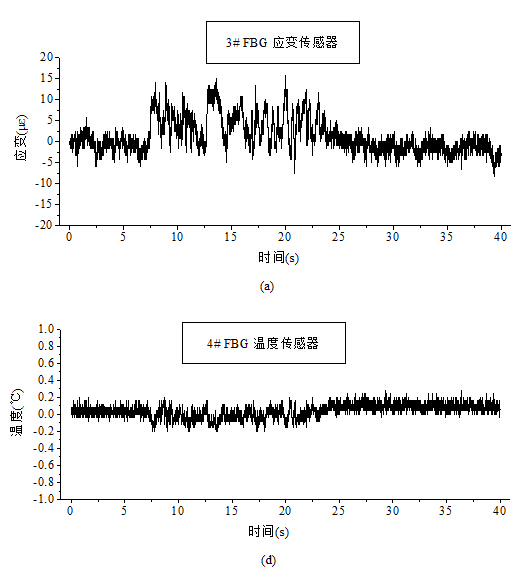

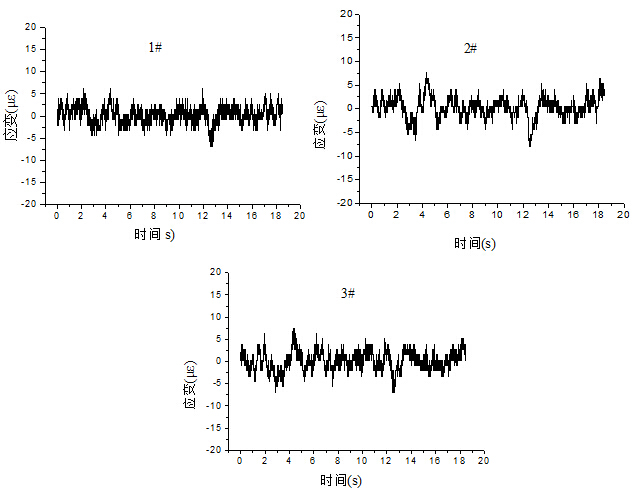

在平臺的應變監測過程中，傳感器還監測到了異常海流的沖擊，如 REF _Ref180837678 \h \* MERGEFORMAT 圖8.35所示大約持續了20秒左右。 REF _Ref177961785 \h \* MERGEFORMAT 8.6為3個光纖光柵傳感器監測到的最大應變以及溫度傳感器監測到的海水溫度變化情況。從應變信息可以看出，這股海流的沖擊強度明顯大于一般的海浪影響。
8. SEQ 表8. \* ARABIC 6 光纖光柵傳感器最大應變
圖8. SEQ 圖8. \* ARABIC 35 海浪作用下的20秒異常過程
我們將裸光纖光柵以及自行開發的光纖光柵溫度傳感器應用于單立柱海洋石油平臺的健康監測中，探索了光纖光柵傳感器在海洋石油平臺上的安裝工藝；并在平臺竣工一年后對該平臺進行了實時的健康監測。
光纖光柵傳感器靈敏地監測到了船撞擊甚至海浪沖擊平臺主立柱底部的應變變化。光纖光柵傳感器所測到的基頻值與加速度傳感器的結果一致；根據所布置的光纖光柵應變花，我們可以精確得出船撞擊的主方向。數據結果表明，光纖光柵具有靈敏度高、抗腐蝕能力強、耐久性好的優點，非常適合于海洋工程結構的長期健康監測。
