對于混凝土內部殘余應變的測量，傳感器應具有足夠的強度，以免在安裝和混凝土澆筑時被破壞，而且不能影響結構的應力場分布。由于混凝土為堿性材料，傳感器還應具有較強的耐堿性。 REF _Ref175533976 \h \* MERGEFORMAT 圖8.63為測量3個方向應變的傳感器陣列圖。光纖光柵粘接在預置槽的金屬棒內制作成光纖光柵應變傳感器，光纖光柵溫度傳感器由光纖光柵一端粘接在金屬板上，另一端懸空的方式制成。

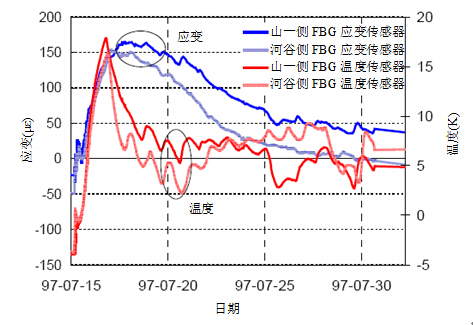

圖8. SEQ 圖8. \* ARABIC 64 溫度補償后光纖光柵測量的應變變化趨勢

REF _Ref175534049 \h \* MERGEFORMAT 圖8.64為補償溫度影響后兩光纖光柵傳感器測量的z軸方向應變的變化趨勢。兩傳感器位置接近表面，其中一個位于河谷側，另一個位于大壩的山一側。監測時間從混凝土澆筑后開始。圖中的溫度振蕩曲線是每天的氣溫變化。在澆筑14天后，兩傳感器監測到應變值停留在-10με和60με之間。
