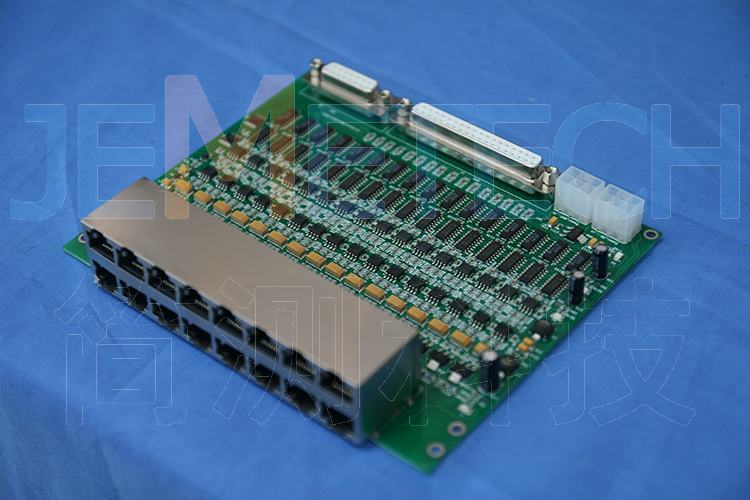

JEME-WNB1601多類型通用信號調理模塊

16通道,橋式電路、IEPE信號、電壓、電流同步調理模塊

l16通道同步采樣模擬輸入通道

l信號輸入類型：橋式電路、IEPE信號、電壓、電流

l通用RJ-45接口

產品介紹：

JEME-WNB1601是16通道多類型通用信號調理模塊，支持目前市場上絕大多數傳感器的信號調理，具備以下四種類型信號的同步調理；

1.橋式電路：支持1/4橋、半橋式和全橋式，具有進行簡單或高級應變測量所需要的所有功能。用戶可借助這一模塊，從應變傳感器、力傳感器、扭矩傳感器和壓力傳感器上讀取信號。JEME-WNB1601在模塊內部提供了組成半橋電路的電阻網絡，并在JEME-WNB1601附屬接線盒提供了一個350 Ω的插座式電阻用以組成1/4橋。120Ω的1/4橋電阻均隨附于接線盒。

2.IEPE/ICP信號：支持用于壓電集成電路(IEPE/ICP)的加速度傳感器和力傳感器的信號同步調理。每路輸入通道均包括可編程的交流儀器放大器，1階巴特沃斯低通濾波器和激勵電流源。

3.電壓信號：支持-10V~10V電壓模擬信號同步輸入。

4.電流信號：支持0-20mA電流信號同步輸入，應用與高性能控制和監測應用。

測量類型

橋式電路、IEPE信號、電壓、電流

隔離類型

通道-接地隔離

低通濾波器

1階巴特沃斯低通濾波器

橋路配置

1/4橋、半橋式和全橋式

信號輸入接口

RJ45

接口

37針D-sub

尺寸

160mm×130mm

工作溫度范圍

-25°C-70 °C
