JEME-iFBGM是一款基于波長掃描激光器的多通道光纖光柵并行同步解調模塊，采用波長掃描型光纖激光器作為出射光源，最高具有8路同步采集及單光路20dB信號增益能力。每個光學通道具有80nm（100nm可調）波長范圍1510～1590nm（1500～1600nm可調），單通道最大可同時連接128個光纖光柵（取決于傳感器波長范圍）。 |
|
|
|
JEME-iFBGM解調模塊由兩部分組成，分別為光路模塊和數據采集與控制模塊。光路模塊由波長掃描激光器及其控制電路、光纖可調諧濾波器、標準具、鋸齒波發生器、光PIN信號調理板組成，配有信號輸出接口、增益控制接口以及鋸齒波控制輸入接口。 |
|
|
|
數據采集與控制模塊由系統板、A/D采集板、電源板組成。系統板具有以太網接口，系統支持遠程工作方式，內嵌實時操作系統，可提供工業級的系統穩定性能，內嵌資源豐富的FPGA硬件邏輯芯片，可定制的信號實時處理功能，低功耗，可支持移動電源；16位高精度A/D采集板，實現高速調理-數字信號轉換；內置電源板提供多方案、高可靠性電源工業，保障系統組件平穩運行。 |
|
|
|
 |
|
● 光纖光柵傳感解調
● 光譜分析
● 光纖光柵傳感系統監測
● 監測、控制系統應用開發
|
|
|
|
 |
|
● 波長解調帶寬
● 單通道20dB信號增益
● 光纖光柵反射光功率可達-5dBm
● 內置絕對波長參考，不需要外部波長校準
● 最高8路同步采集，大功率波長掃描型激光光源
● 體積小便于攜帶，操作簡單
● 通道間傳感數據可實現同步采集
● 抗電磁干擾能力強，能夠適應極端環境下的監測工作
● 掃描頻率：1～100HZ
|
|
|
|
 |
| 光學指標 |
| 光路數量 |
4，8 |
| 波長范圍 |
1510～1590nm（1500～1600nm可調） |
| 精度 |
1pm |
| 穩定性 |
±2pm |
| 光源 |
波長掃描型激光器 |
| 光纖光柵反射光功率 |
-5db（Max） |
| 動態范圍 |
50db |
| 弱信號增益 |
20db |
| 掃描頻率 |
1～100Hz |
| 通道間同步采集 |
是 |
| 光學接頭 |
FC/APC |
| 光譜功能 |
全光譜 |
| 電氣特性 |
是 |
| 電源供應 |
24VDC |
| 功率 |
40W典型 |
| 機械特性 |
是 |
| 工作溫度 |
-20～55℃ |

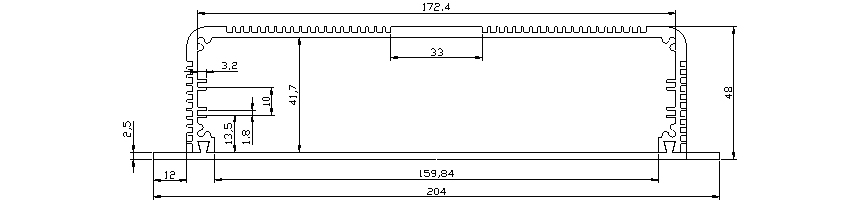

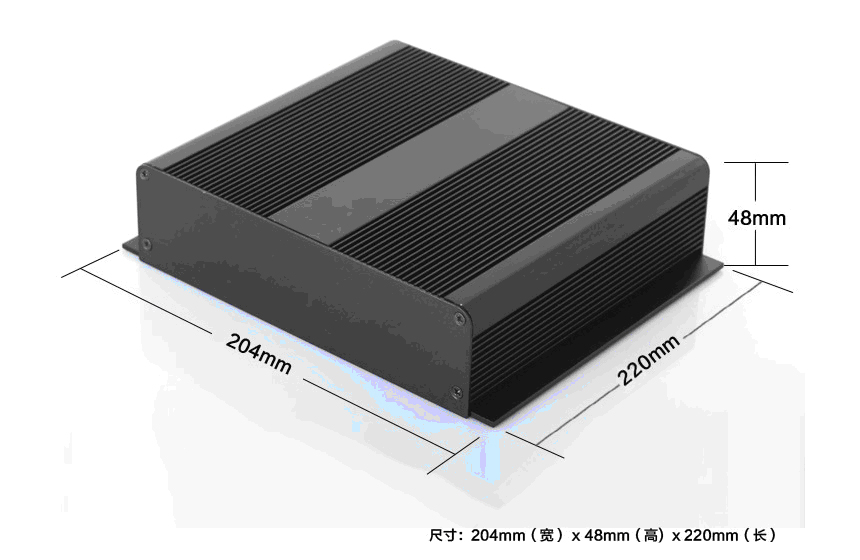

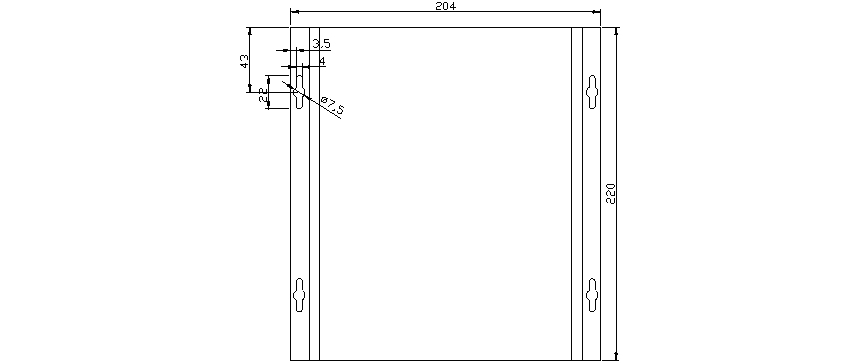

| 外型尺寸 |
204×48×220mm |
|
|
 |
 |
 |
 |
|
 |
 |
|

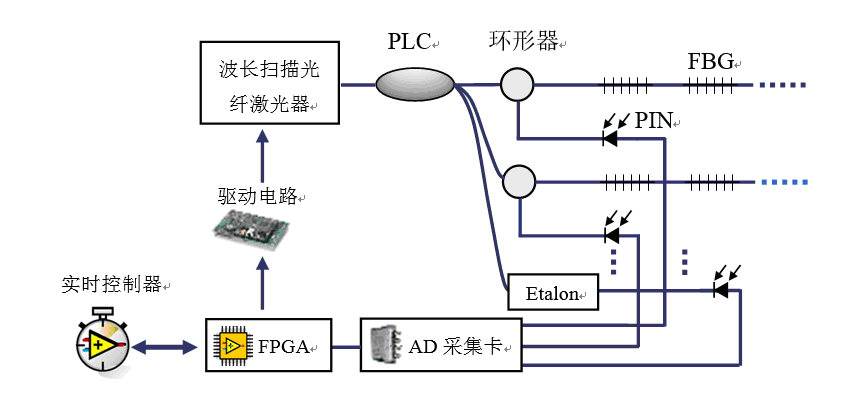

光纖光柵解調模塊工作原理示意圖如圖1所示，從波長掃描光纖激光器出射的光，經PLC分路后通過環形器進入每一條光纖光柵傳感器陣列通道中，光纖光柵的反射光信號通過環形器射入PIN(光電二極管)轉化為電壓信號，并被AD采集卡讀取并傳輸至FPGA；信號在FPGA中經濾波算法后送入實時控制器，在實時控制器中進行算法解調。 |
|
|
|
通過開發的一種緊湊高效的“波長顯微鏡”算法實現光纖光柵的實時解調。“波長顯微鏡”算法通過動態截取有用數據并實時高效擬合出光纖光柵反射光波長的峰值點，不僅提高了光纖光柵波長擬合的準確性，實現對弱信號的局部放大，而且有效的降低實時控制器的運算資源。 |
|
|
|
該解調方案的光纖光柵反射光功率高、解調波長范圍大（1510～1590nm）、光纖光柵反射光平坦度高、實現了通道間的并聯同步解調，極大程度的增加了設備的精度、長期穩定以及工程監測的易用性。 |
|
|
|
