光纖光柵雙向位移傳感器是一種集成式傳感器，融合了拉桿式位移傳感器與梁式位移傳感器的功能。用于測量各種結構間的雙向相對位移，同時實時監測裂縫的張合位移與水平錯動位移，減少安裝鉆孔數量，廣泛用于各種管廊及隧道管片接縫、伸縮縫等檢測。安裝時將傳感器固定端和移動端分別固定在拼接縫兩側即可。
●橋梁伸縮縫、阻尼器伸縮位移監測；
●管廊、隧道伸縮縫張合、水平錯動位移測量；
●土木水利工程中的混凝土結構表面長期裂縫測量。
●可同時測量雙向位移，高效簡約，節省空間； ●可根據工程需求靈活定制量程、規格尺寸； ●用于工程結構表面安裝時傳感器可重復利用； ●包容性與獨立性并存，單向產生位移時不影響另一方向位移測量； ●通過傳感器支座可通過膨脹螺栓或膠粘接固定在工程結構表面； ●可根據工程需求靈活定制不同形狀的傳感器支座。
●可同時測量雙向位移，高效簡約，節省空間；
●可根據工程需求靈活定制量程、規格尺寸；
●用于工程結構表面安裝時傳感器可重復利用；
●包容性與獨立性并存，單向產生位移時不影響另一方向位移測量；
●通過傳感器支座可通過膨脹螺栓或膠粘接固定在工程結構表面；
●可根據工程需求靈活定制不同形狀的傳感器支座。

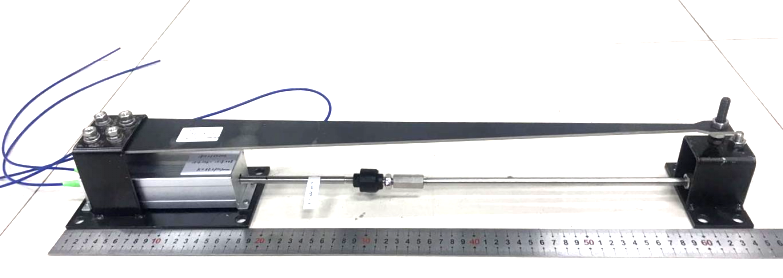

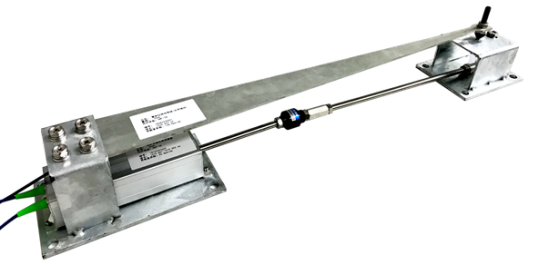

光纖光柵雙向位移傳感器
型號
JFDS-B30
量程
雙向0~50mm
精度
0.1％F.S.
分辨率
0.02mm
傳感器尺寸
高70mm，寬100mm，長度600mm（可定制）
波長范圍
1510~1590nm
工作溫度范圍
-30℃～120℃
尾纖規格
Φ3mm PVC鎧裝護套，長度500mm
連接方式
FC/APC連接頭或熔接
安裝方式
螺栓固定/支座上墻
