該產品基于布拉格光柵技術 (FBG)，采用巧妙的封裝工藝，將構件的相對位移量轉化為光纖光柵波長的變化量，傳感器內部 無彈簧設計，避免了力傳遞損失。該傳感器具有測量精度高、使用壽命長、安全可靠等優點，適用于監測各種結構間的相對位移或伸縮縫的張開/閉合情況。{淘寶鏈接請點擊此處}
|
|
|
|
|
|
|
|
▇ 基坑、邊坡滑移、地基沉降監測；
▇ 橋梁伸縮縫、阻尼器伸縮位移監測；
▇ 隧道沉降測量；
▇ 接觸位移測量；
▇ 大壩位移測量；
▇ 土木水利工程中的混凝土結構內部及表面長期裂縫測量
|
|
|
|
|
● 高靈敏度
|
|
● 靈活安裝
|
|
● 支持定制
|
|
采用獨特的光纖光柵增敏封裝技術，最小可監測到0.01mm的位移變化。
|
|
靈活的位移轉接方式：萬向接頭式、魚眼連接、頂推回彈式等，傳感器可重復利用，降低使用成本
|
|
提供定制服務，傳感器的量程、靈敏度、規格尺寸可定制
|
|
|
|

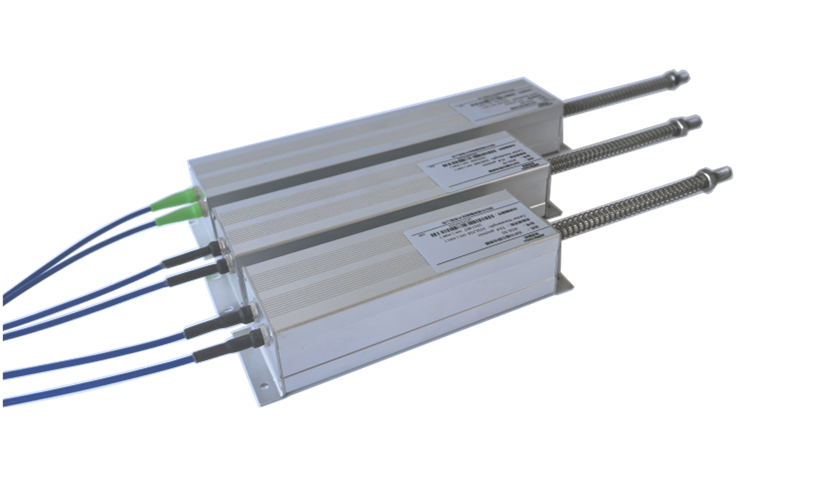

光纖光柵位移傳感器
|
|
型號
|
JFDS-50
|
JFDS-70
|
JFDS-100
|
|
量程
|
0~50mm
|
0~70mm
|
0~100mm
|
|
分辨率
|
0.02mm
|
0.05mm
|
0.1mm
|
|
傳感器尺寸
|
42*50*170mm
|
42*50*210mm
|
42*50*260mm
|
|
精度
|
0.1%F.S.
|
|
波長范圍
|
1510~1590mm
|
|
工作溫度范圍
|
-30℃～120℃
|
|
尾纖規格
|
Φ3mm PVC鎧裝護套，長度500mm
|
|
連接方式
|
FC/APC連接頭或熔接
|
|
安裝方式
|
螺栓固定/支座上墻
|
|
|
