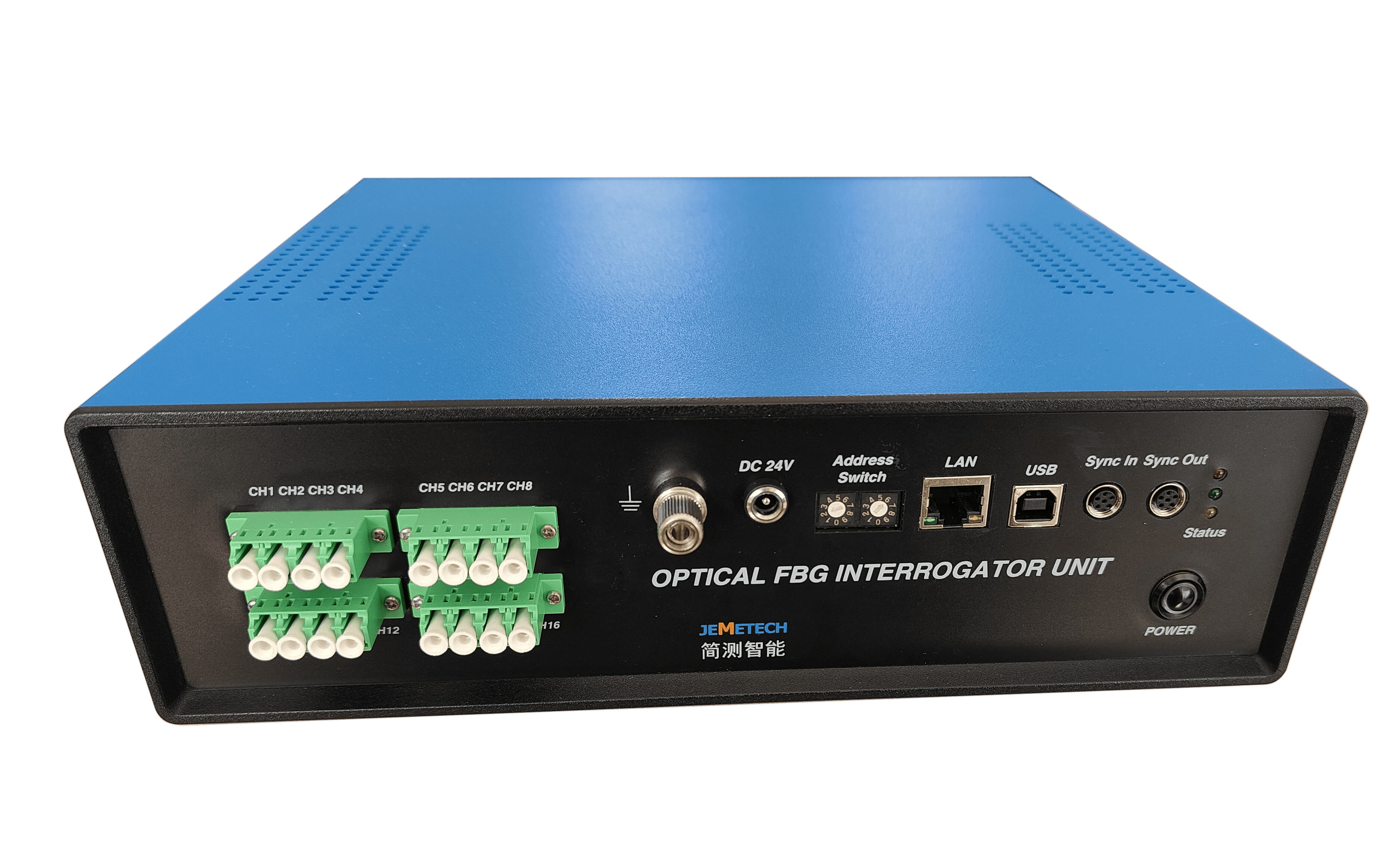

JEME-iFBG-U系列是一款多通道光纖光柵解調儀器，采用波長掃描型光纖激光器作為光源，支持最高16路同步采集；內置單光路30dB信號增益能力，能夠適應工程中光纖鏈路高損耗場合；2Hz采樣頻率，適合低速變化的物理量實時監測?？筛鶕?jù)需要選配應變、溫度、位移、靜力水準儀等多種類型光纖光柵（FBG）傳感器。每個光學通道具有9nm波長范圍，每通道可連接1-3只光纖光柵傳感器，滿足光纖光柵傳感器的實驗或工程監測需求，造價更低、精度更高?？蛇x用便攜式電池，支持連續工作5小時。 {淘寶鏈接請點擊此處}
|
|
|
|
|
|
|
|
|
● 土木工程領域：橋梁、大壩、隧道、高層建筑等結構健康監測；
● 能源領域：風機葉片、管道、核反應堆等；
● 航天航空領域：復合材料、風洞、結構靜載實驗等；
● 石油化工領域：油庫安全管理、海洋石油平臺結構健康監測；
● 交通工程領域：公路、鐵路等結構健康監測；
● 科研領域：光纖光學中的光譜測量、化學測量等。
|
|
|
|
|
|
|
▇ 光纖光柵解調部分：
● 8、16路同步采集，內置30dB光信號增益能力
● 內置絕對波長參考，無需外部波長校準
● 低成本、高精度
▇ 硬軟件系統部分：
● 以太網接口，系統支持遠程工作方式
● 嵌入式硬件設計提供工業級的系統穩定性能
● 可定制的信號實時處理功能
● 低功耗，可支持移動電源
|
|
|
|
|
|
|
光纖光柵測量指標
|
|
型號
|
JEME-iFBG-U8（8路）, JEME-iFBG-U16（16路）
|
|
光路數量
|
8、16通道可選
|
|
采樣率
|
2Hz
|
|
分辨率
|
1pm
|
|
穩定性
|
±1pm
|
|
光纖光柵反射光功率
|
-12dBm(Max)
|
|
動態范圍
|
50dB
|
|
弱信號增益
|
30dB
|
|
通道間同步采集
|
是
|
|
光學接頭
|
LC/APC
|
|
解調范圍
|
1544~1553nm
|
|
數據/軟件特性
|
|
遠程軟件
|
系統遠程控制軟件和數據遠程監測軟件
|
|
源代碼
|
支持基于LabVIEW的源代碼
|
|
電氣特性
|
|
電源供應
|
24V DC
|
|
數據傳輸接口
|
以太網
|
|
功率
|
20W典型
|
|
協議
|
UDP、Modbus TCP
|
|
機械特性
|
|
工作溫度
|
-10~50℃
|
|
外型尺寸
|
寬x高x深250mmx80mmx280mm
|
|
|
|
