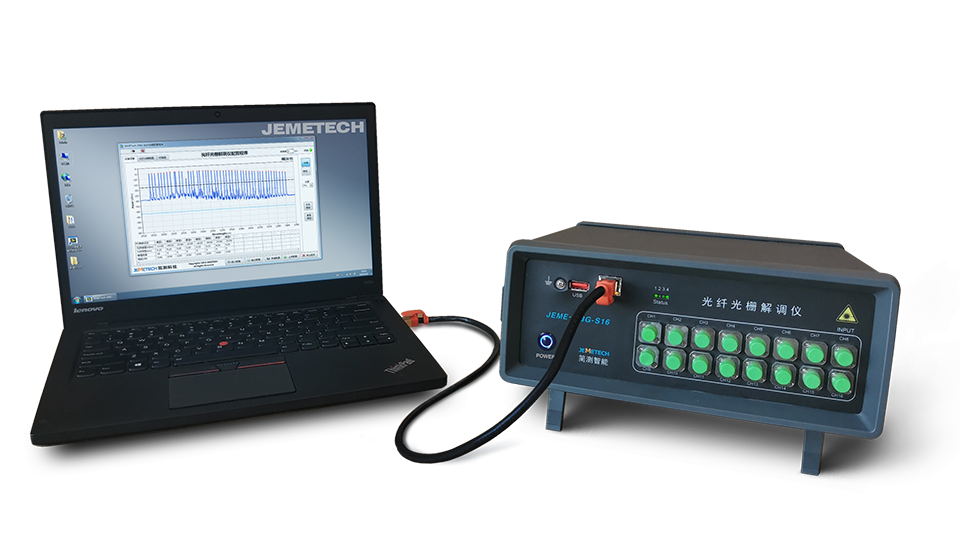

iFBG&eDAQ-S系列產品是一款基于嵌入式硬件平臺和實時操作系統的多通道光纖光柵同步解調儀，采用波長掃描型光纖激光器作為光源，具有多路同步采集及單光路20dB信號增益能力。1-5Hz采樣頻率可以測量低速變化的溫度、應變等物理參數。每個光學通道具有80nm波長范圍（1510~1590nm），單通道可同時連接多個FBG傳感器（取決于傳感器波長范圍）。 {淘寶鏈接請點擊此處}
|
|
|
|
|
|
|
|
● 基于光纖光柵(FBG)技術的應變、溫度、壓力、位移、加速度等傳感器的信號測量
● 基于法布里-帕羅腔(FP)技術的應變、溫度及壓力等傳感器的信號測量
● 作為光譜儀分析光纖光柵(FBG)和法布里-帕羅腔(FP)的信號特性
● 用于檢驗光纖光柵(FBG)或法布里-帕羅腔(FP)制作及封裝質量的檢測儀器
|
|
|
● 土木工程領域：橋梁、大壩、隧道、高層建筑等結構健康監測；
● 能源領域：風機葉片、管道、核反應堆等；
● 航天航空領域：復合材料、風洞、結構動載實驗等；
● 石油化工領域：油庫安全管理、海洋石油平臺結構健康監測；
● 交通工程領域：公路、鐵路等結構健康監測；
● 科研領域：光纖光學中的光譜測量、化學測量等；
|
|
|
|
|
▇ 光纖光柵解調部分：
● 4、6、8、12、15、24路同步采集，大功率波長掃描型激光光源
● 單通道20dB信號增益
● 光纖光柵反射光功率可達-5dBm
● 波長解調帶寬（40nm、80nm可選）
● 內置絕對波長參考，不需要外部波長校準
▇ 硬軟件系統部分：
● 以太網接口，系統支持遠程工作方式
● 內嵌VxWorks實時操作系統提供工業級的系統穩定性能
● 內嵌資源豐富的FPGA硬件邏輯芯片
● 可定制的信號實時處理功能
● 低功耗，可支持移動電源
|
|
|
|
|
|
|
光纖光柵測量指標
|
|
光路數量
|
4、6、8、12、15、16
|
24、27、30、32
|
|
最高采樣頻率
|
5Hz
|
1~2Hz
|
|
波長范圍
|
1510~1590nm
（最高1490-1610nm可選）
|
|
精度
|
1pm
|
|
穩定性
|
±2pm
|
|
光源
|
波長掃描型光纖激光器
|
|
光纖光柵反射光功率
|
-5dBm(Max)
|
|
動態范圍
|
50dB
|
|
弱信號增益
|
20dB
|
|
通道間同步采集
|
同步時鐘精度不超過0.025μs
|
|
冗災備用通道
|
具備1：1冗災備用通道
|
|
光學接頭
|
FC/APC
|
|
光譜功能
|
全光譜
|
|
數據/軟件特性
|
|
板載硬/軟件輸出信號
|
全光譜或峰值信號
|
|
遠程軟件
|
系統遠程控制軟件和數據遠程監測軟件
|
|
源代碼
|
支持基于LabVIEW的源代碼
|
|
電氣特性
|
|
電源供應
|
24VDC
|
|
數據傳輸接口
|
以太網
|
|
功率
|
20W典型
|
|
機械特性
|
|
工作溫度
|
-20~55℃
|
|
外型尺寸
|
寬 × 高 × 深250mm×100mm×300mm（≤16通道）
|
|
寬 × 高 × 深350mm×150mm×300mm（＞16通道）
|
|
|
|
