以中小跨度橋梁為代表的橋梁網絡，面臨來自交通負荷、運營環境等復雜條件的作用，存在材料劣化、地基沉降等因素造成的漸變型風險，以及來自車輛(船舶)撞擊、車輛超荷、危險品泄漏、自然和地質災害等突發事件的風險。一方面，橋梁建設年代早，經過多年運營，可能或已經出現結構局部破損、銹蝕、橋面滲水、橡膠支座老化等病害；另一方面，交通負荷逐年增大，重載交通多，超載車輛對橋梁產生嚴重超負荷工作，縮短了橋梁壽命，使得橋梁存在一定的安全隱患。同時，大量中小橋梁養護經費通常不充裕，檢測養護頻度不高，但承載的交通任務依然繁重，服役年數久遠，其潛在的安全隱患必須得以重視。
現有管養體系主要以人工定期巡檢為主，一來缺乏與運營安全相關指標的實時監測；二來由于結構體量大、橋位環境復雜，使得大量橋梁巡檢可達性較差，人員安全風險高。加之惡劣環境等因素影響，難以保持高頻度巡檢，這使得運營管理工作對網絡化、區域化、實時性監管技術的需求日趨迫切。
傳統結構監測系統主要為大型橋梁設計，其結構體系復雜，體量大。一方面，在系統建設時，包含的傳感器設備數量眾多，許多設備和采集指標并非與結構安全直接相關，從而造成大量的設備和數據冗余，為后期系統養護和數據存儲、解釋帶來負擔。另一方面，由于傳統結構監測系統多為“獨立” 項目，業主常需要提供專門的人力物力和辦公場所來設置監控中心，在后期的設備維護上容易遇到資金、人力成本和技術成本上的困難。同時，傳統大型結構監測系統初期投資巨大，性價比有限，影響業主的實施積極性，也不利于在中小橋梁管養的市政領域應用。
目前基于無線物聯網的在線監測方案可以有效解決傳統方案碰到的問題，從技術分析看，比較適合城市的中小橋梁群監測。

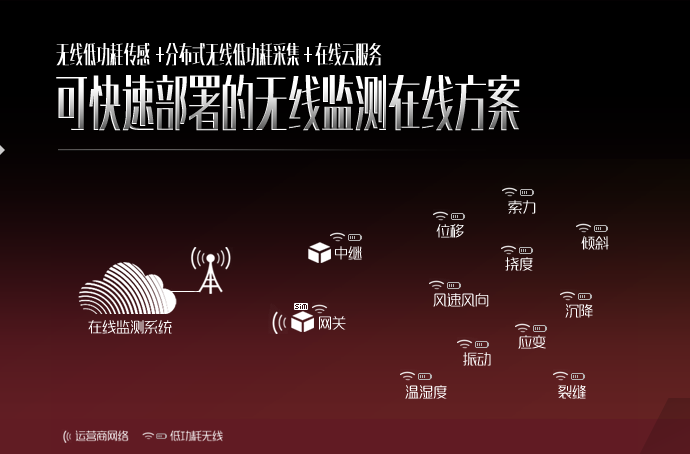

針對廣大橋梁的運營需求，采用基于云平臺的物聯網系統，通過小型化的無線傳感系統，利用現有的運營商無線通信手段，在云平臺的強大運算、存儲和兼容能力支撐下，實現網絡化、集約化管理。
在中小橋梁結構關鍵位置，針對與結構安全直接相關的主要指標，部署相關傳感器，通過已有的工業級的無線低功耗傳感器或分布式無線低功耗的采集儀來實現數據的采集，并通過現有成熟的運營商網絡（2G/3G/4G）實現數據上傳至在線監測系統，實現無人值守的安全監管。

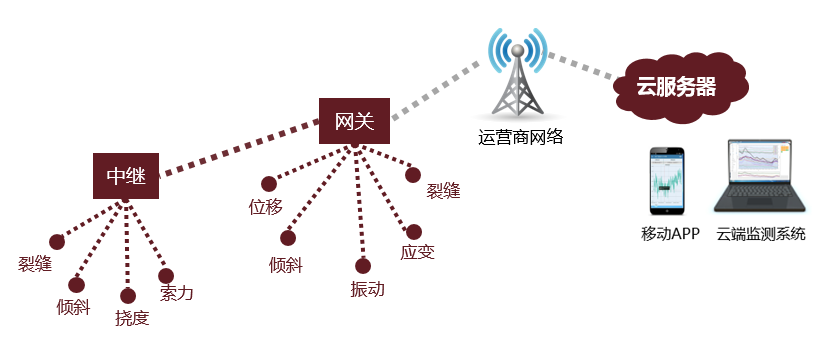

通過技術調研和分析，無線物聯網監測整個系統架構主要分為三層：
1. 多種類型無線傳感節點構成的監測網絡
多種類型的工業級的無線智能傳感器或是可外接傳統類型傳感器的分布式無線采集儀，形成無線物聯網監測系統的采集節點。
2. 數據傳輸網絡
可以通過無線方式靈活組建網絡，將現場采集到的數據匯集到無線匯集網關，再通過運營商網絡（2G/3G/4G）將數據上傳至在線監測云平臺，實現數據的實時傳輸。
3. 監測云平臺系統
對采集的數據存儲監測數據，并提供數據統計、分析、繪圖、報表匯總以及自動預警等服務，并可通過計算機瀏覽器與移動端App訪問使用。
采用無線傳感網的監測方案，能滿足快速部署需求、減少專業的網絡配置工作（自動組網），同時滿足遠程配置和分析（可自定義的采集、獲取和分析數據）。還具有以下優勢：
? 方案簡捷易行，實用性強；
? 與傳統方案相比，可顯著減少濾波器、線纜等中間設備采購；
? 可隨時隨地隨需增減測點、調整測點類型，支持由小到大平滑擴建；
? 支持移動智能終端APP，有利于應急監測的快速實施和進行；
? 無線測點自帶電源市場上有可堅持3年以上，無需供電及防雷等保護；
? 方案分布式特點，數據集中接入在線系統，適合大規模部署；
? 一年可完成300個橋梁的方案施工；
使用在線監測系統，按需付費的在線監測系統云系統，因購買服務方式能有效降低系統使用門檻。通過在線監測系統，能實時數據查看、健康評估、閾值預警、時間序列分析等。系統應具有以下特點：
? 提供直觀明了的圖表，分析方便快捷；
? 可將多種相關因素共同繪圖，快捷、直觀地查看趨勢及關聯變化；
? 圖表數據量可簡可繁可定制，可直接用于多種工作報告；
? 提供時均值、日均值、變化速率等統計值的實時計算和更新；
? 提供多級閾值預警設置及對應報警，快速的風險等級評估；
? 提供數據導出，以便用戶采用第三方軟件進行分析；
? 自帶數據加密等安全機制，防止非法接入和使用；
? 提供Android和IOS APP。
參考以下在線系統截圖：

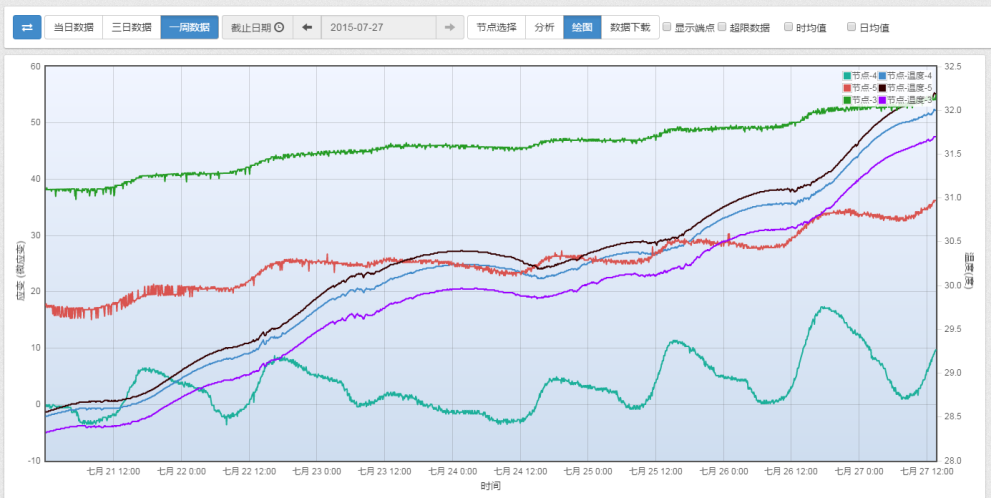

直觀的應變數據圖示

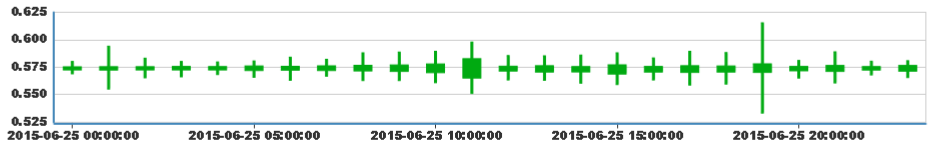

直觀的振動數據圖示

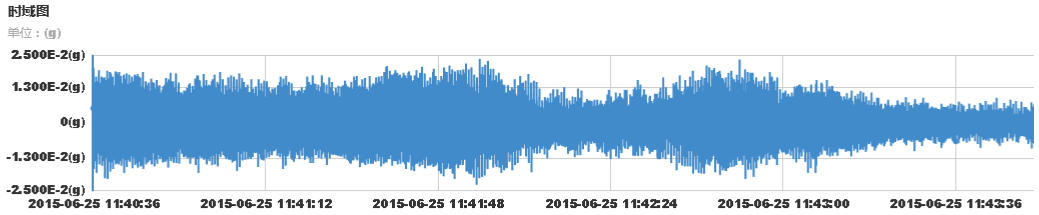

振動數據時域圖

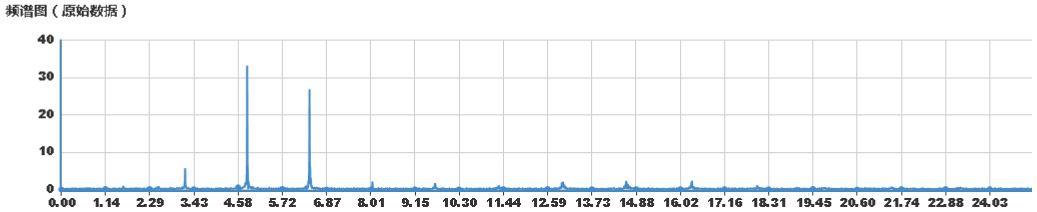

振動數據頻譜圖

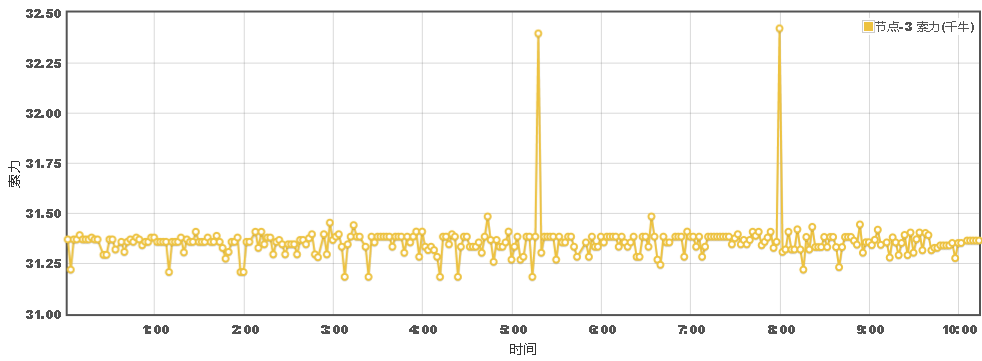

索力數據時域圖

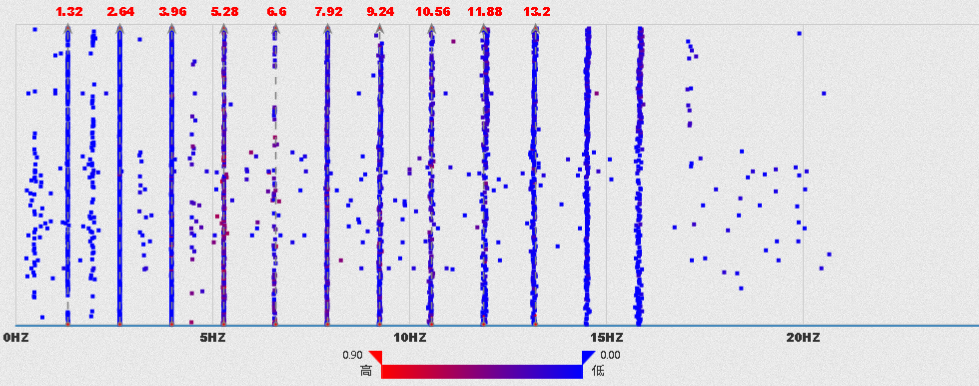

索力分析用瀑布圖
能實現獲取更多數據，輔助指導養護。當日常檢測發現橋梁出現隱患，有不能確認是否需要進行大修時，可以臨時安裝相關的監控設備，短時間連續觀察隱患是否會有惡化，通過在線監測系統獲取數據并進行分析，能有效指導養護工作。
能實現及時預警。橋梁在運營中若某種響應超過預警值，要及時發出警報，提示出現非正常荷載或大橋某部位性能退化，以便加強橋梁檢查或加固維修。
以下為監測項目及對應的無線測點設備：
|
序號 |
監測項目 |
無線測點設備 |
|
1 |
傾斜 |
無線智能傾角計 |
|
2 |
應變 |
分布式無線振弦采集儀+振弦式應變計 |
|
3 |
位移 |
分布式無線振弦采集儀+振弦式位移計 |
|
4 |
裂縫 |
分布式無線振弦采集儀+振弦式裂縫計 |
|
4 |
振動加速度 |
無線智能加速度計 |
|
5 |
索力 |
無線智能索力計 |
|
6 |
溫濕度 |
無線智能溫濕度計 |
|
7 |
沉降 |
智能靜力水準計 |
基于無線物聯網的在線監測方案，最大的好處還可方便靈活的組合所需的監測項目，這是傳統監測方案所不具備的。
采用無線智能傾角計來監測傾斜，要求無線智能傾角計靈敏度可達0.0003度，滿足實際工作的精度測量需求。建議主要功能特點:
? 無需額外配備數據采集儀、濾波器，無需連接模擬信號線纜；
? 自動完成無線自組網，無需專業的網絡工程師配置；
? 無需額外電源，自帶電池工作壽命希望可達6-8年，最次不低于3年；
? 無線傳輸數據半徑建議支持400米，實際工作不得低于200米。
? 無線信號強弱不影響數據精準性，支持數據續傳和內置存儲；
? 體積小巧，安裝方便，可支持拆卸多次利用；
? 數據能無線關聯到匯集網關，實現傳感數據上傳；
在實際調查中發現，采用振弦類傳感器進行較長時間的監測具有較高的穩定性，溫漂小。通過振弦類傳感器和分布式無線采集儀的配合使用，滿足實際工作的快速應變、位移、裂縫的安裝和數據采集。建議主要功能特點:
? 采用高質量的振弦類應變、位移、裂縫傳感器；
? 配套分布式無線采集儀，支持所有振弦類傳感器的數據采集；
? 采集儀支持室外工作環境，防護等級高；
? 采集儀自動完成無線自組網，無需專業的網絡工程師配置；
? 采集儀無需額外電源，自帶電池工作希望可達6-8年，最次不低于3年；
? 無線傳輸數據半徑建議支持400米，實際工作不得低于200米。
? 無線信號強弱不影響數據精準性，支持數據續傳；
? 體積小巧，安裝方便，可支持拆卸多次利用；
? 采集儀建議支持1個通道和3個通道，適合分布式且性價比高
? 采集儀數據能無線關聯到匯集網關，實現傳感數據上傳。
振弦類應變傳感器技術參數建議如下：
|
標準量程 |
3000με |
|
非線性度 |
直線：≤1%FS； 多項式：≤0.1%FS |
|
靈 敏 度 |
1με |
|
溫度范圍 |
-20～+80℃ |
|
標 距 |
150mm |
|
安裝方式 |
表面安裝 |
振弦類位移傳感器技術參數建議如下：
|
標準量程 |
12.5、25、50、100、150、200、250、300mm |
|
靈 敏 度 |
0.025%FS |
|
精 度 |
±0.1%FS |
|
非 線 性 |
＜0.5%FS |
|
溫度范圍 |
-20～+80℃ |
振弦類裂縫傳感器技術參數建議如下：
|
標準量程 |
12.5、25、50、100、150、200、250mm |
|
非線性度 |
直線：≤0.5%FS； 多項式：≤0.1%FS |
|
靈 敏 度 |
0.025%FS |
|
溫度范圍 |
-20～+80℃ |
|
耐 水 壓 |
可按客戶要求定制耐0.5、2MPa或其它水壓 |
|
標 距 |
依量程而定 |
|
直 徑 |
12mm(柱身)/25mm(線圈) |
采用無線智能振動計來監測振動，要求無線智能振動計實時傳感，但是傳輸支持多種方式，如定時傳輸，觸發傳輸?shù)葷M足實際工作的監測需求。建議主要功能特點:
? 無需額外配備數據采集儀、濾波器，無需連接模擬信號線纜；
? 自動完成無線自組網，無需專業的網絡工程師配置；
? 無需額外電源，在觸發傳輸方式情況下，自帶電池工作壽命希望可達6-8年，最次不低于3年；
? 無線傳輸數據半徑建議支持400米，實際工作不得低于200米。
? 無線信號強弱不影響數據精準性，支持數據續傳和內置存儲；
? 體積小巧，安裝方便，可支持拆卸多次利用；
? 數據能無線關聯到匯集網關，實現傳感數據上傳；
? 要求傳感器一直在采集振動數據，只是處于低功耗工作方式不將數據傳輸出去，按相關傳輸方式傳出，實現更低功耗的長期工作。
采用無線智能索力計對纜索支承型橋梁的索力進行測量，測量原理為頻率法，能適用于絕大多數類型的斜拉索、懸索橋的索力監測。建議主要功能特點:
? 無需額外配備數據采集儀、濾波器，無需連接模擬信號線纜；
? 自動完成無線自組網，無需專業的網絡工程師配置；
? 可自動根據被測索的振動情況選擇合適的量程；
? 可智能頻譜提取，提取拉索頻率特性，誤差 ≤ 1%FS，最優為0.1%FS；
? 可定義切換到實時振動采樣，并支持觸發傳輸和定時傳輸方式；
? 無需額外電源，在智能頻譜提取或觸發傳輸方式情況下，自帶電池工作壽命希望可達6-8年，最次不低于3年；
? 無線傳輸數據半徑建議支持400米，實際工作不得低于200米。
? 無線信號強弱不影響數據精準性，支持數據續傳和內置存儲；
? 體積小巧，安裝方便，可支持拆卸多次利用；
? 數據能無線關聯到匯集網關，實現傳感數據上傳；
采用無線智能溫濕度計對結構表面的溫度、濕度進行測量，可用于溫濕度的長期監測。建議主要功能特點:
? 無需額外配備數據采集儀、濾波器，無需連接模擬信號線纜；
? 自動完成無線自組網，無需專業的網絡工程師配置；
? 無需額外電源，自帶電池工作壽命希望可達6-8年，最次不低于3年；
? 無線傳輸數據半徑建議支持400米，實際工作不得低于200米。
? 無線信號強弱不影響數據精準性，支持數據續傳和內置存儲；
? 體積小巧，安裝方便，可支持拆卸多次利用；
? 數據能無線關聯到匯集網關，實現傳感數據上傳；
? 溫度量程：-40 ~ 80攝氏度，濕度量程：0 ~ 100%RH
經調研，采用靜力水準計是橋梁沉降監測最穩定可靠，精度高的一種方式方法。靜力水準儀是一款基于連通器原理的差壓式傳感器，利用各監測點之間的壓力值的變化計算出沉降量，專用于垂直位移測量的感測裝置，是測量兩點或多點間相對高度變化的精密儀器，廣泛應用于大型儲罐、大壩、橋梁、建筑物、基坑、隧道、地鐵等垂直位移監測。主要功能特點：
? 系統由基點、儲液罐、連通管、傳感器組成，區別于傳統的沉降監測系統；
? 儲液倉采用有機玻璃，透明度好，便于觀察倉內液體位置以及有無氣泡；
? 傳感器頂部設計有彈壓自鎖排氣裝置，便于排除儲液倉內的氣體；
? 支持單個設備采集和廣播采集兩種采集方式；
? 需配套專業采集儀，支持無線關聯到匯集網關，實現傳感數據上傳；
? 傳感器通過串聯方式連接電纜及連通管，安裝較為復雜；
（一）顯著降低開發和集成成本
通過在線監測，可以一改過去“一個項目一次開發”、“項目數據無法互通互用”、“一種應用一套系統”等不利情況，快速、簡捷、可規?；貙⒉煌ㄓ崊f(xié)議、不同數據類型和處理方式、不同地域的傳感系統都整合匯聚起來，實現數據的快速采集和快速使用，實現應用的高度集成和有序管理，避免重復的系統開發和系統互兼容開發的成本，大幅縮短投入應用的時間。
（二）實現快速、低成本的評估
通過數據積累和統計識別，基于內置的無模型分析機制，在線監測能夠根據監測數據快速形成日、三日、周、月、年的分析評估結論，幫助用戶及時掌握監測對象的狀態、周期性特征和趨勢演變情況，避免了人工檢查、經驗判斷的局限性，提升了分析評估在時間上的分辨率，能夠滿足常時監測評估的需要，并且無需大量增加專家/專業機構評估次數及費用。此外，隨著數據積累量的增多，評估結論的準確性會相應提升。以該方式為輔助，原有的強制性結構檢測還可獲得更多有價值的歷史參考數據，實現更精準的檢測評估。
（三）以大數據實現效益更高的管養
在線監測能夠通過簡明易用的大數據分析向用戶展示監測對象的狀態及其結論，幫助用戶發現管養的關鍵點，并可有助用戶更為量化、精準地指導養護措施，從而減少甚至避免過度養護、盲目養護所帶來的成本，以及養護不足所引發的額外成本。
基于在線監測所提供的監測結果分析、多種風險評估、監測參數趨勢圖，用戶可更為精準地定位病害位置及類型，從整體上考慮養護的辦法和優先順序；可通過對比養護前后的數據變化來核實養護措施的效果及其可持續性，從而實現管養效益最大化。
