傳感器布置的總體原則

1. 測得的數據要能充分并準確地反應結構的動態特性。

2. 測得的信號具有較高的信噪比。

3. 測得的數據對實際結構的動靜力參數變化或環境變化較為敏感。

4. 能夠通過合理添加傳感器對感興趣的局部進行數據重點采集。

5. 需在結構最主要受力構件上布置。

6. 需在結構響應最不利處或已發生較嚴重病害、損傷處布置。

7. 測點布置要從幾何尺寸范圍盡量覆蓋結構整體。

8. 測得的參數應能夠與理論分析結果建立起對應關系。

9. 可合理利用結構的對稱性原則，達到減少傳感器布置的目的。

10. 在滿足前述原則的基礎上，使信號的傳輸距離最短。

11. 當監測要求發生變化或傳感器失效、重新校準時，在滿足前述原則的基礎上，傳感器的布置還應本著便于安卸、更換的原則進行。

傳感器布置的內容

傳感器布置是指如何將傳感器布置在結構的適當位置，使測量信息最豐富而滿足某一特定目標的過程。在結構健康監測中，由于應變傳感器可以通過有限元分析確定極值處和關鍵控制位置，其他如風速儀等特殊類型的傳感器也可依其測量特點進行布置。所以，傳感器布置一般指加速度傳感器的優化布置。

傳感器布置的具體評價準則

1. 模態保證準則MAC (Modal Assurance Criterion)

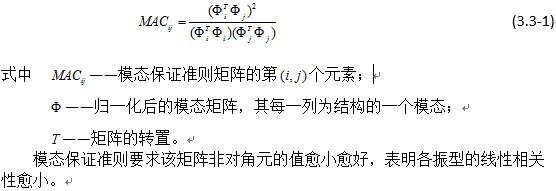

結構的實測模態向量必須盡可能相互線性獨立，其判斷辦法為模態保證準則矩陣，按下式計算：

2. 奇異值比 (Maximum Singular Value Decomposition Ratio)

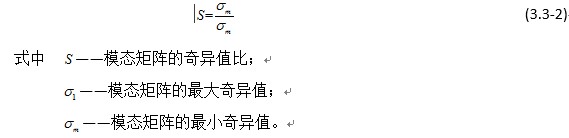

模態矩陣的奇異值比是指模態矩陣奇異值的最大值與最小值之比，可以作為衡量傳感器布置位置好壞的一個尺度，按下式計算：

該比值越小，傳感器組合位置越優。模態矩陣的最大奇異值比的下限是1，此時是最理想的情況，所選擇的傳感器位置定義的結構模態矩陣完全規則正交。

3. 平均模態動能

結構的模態動能并不是平均地分配到結構的每個模態中，在結構的各個待選自由度上的分配也不均勻。因此希望結構測點所包含的結構模態動能占結構所有自由度中所包含的模態動能中較大的一部分。因?yàn)橹挥羞@樣，才能得到較好的測試信號信噪比，也才能得到精度相對較高的模態識別結果。

4. Fisher信息陣 (Fisher Information Matrix)

Fisher信息陣等價于待估參數估計誤差的最小協方差矩陣，也同時度量了測試響應中所包含信息的多少，按下式計算：

實踐中，Fisher信息陣有不同的指標，它們是信息陣的值、跡和最小的奇異值。信息陣的值和跡越大越好，提高最小奇異值則能相對增加信息量，也就同時降低了被估參數的不確定性。

5. 模態的可視化程度

在實際試驗時，測試工程師首先必須對結構的整個運動狀況有一個初步了解，從模態試驗中對待識別的模態有個基本估計，也即待識別的模態要在結構的特征點或者整體上有一定分布，要有一定的可視化程度。該準則依賴于結構的特點和測試工程師的經驗，具有一定程度的主觀性。一般，結構的中間或是角落的點對于動態顯示結構的模態非常有益。

6. 表征最小二乘法準則

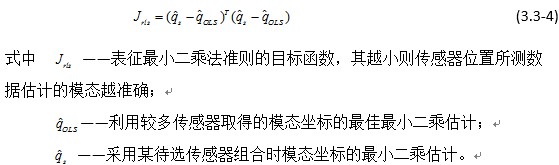

表征最小二乘法準則可以評價在總體的測試數據中選出一部分來近似總體估計的優劣，按下式計算：

傳感器的布置方法

模態動能法 (Modal Kinetic Energy)

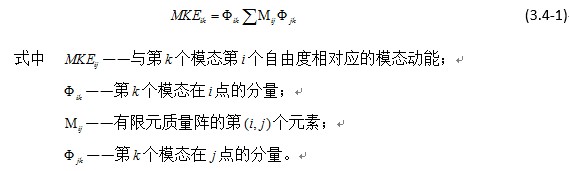

模態動能法通過比較選擇待選測點中模態動能較大的位置布設傳感器，按下式計算：

模態動能法考慮了結構各待選傳感器位置對目標模態的動力貢獻，粗略地計算在相應位置可能的最大模態響應。其優點在于可能通過選擇模態動能較大的點提高結構動態響應信號測量時的信噪比，這對于結構健康監測中環境噪音較大的特點較為合適。因此，模態動能法一般用于在較復雜的測點布設中初選傳感器位置。

特征向量乘積法 (Eigenvector Component Product) 和模態分量加和法 (Mode Shape Summation Plot)

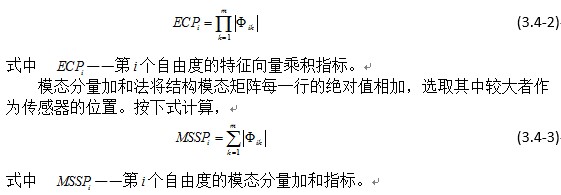

根據特征向量乘積法，傳感器布設在模態矩陣各行乘積絕對值較大的位置，按下式計算：

特征向量乘積法和模態分量加和法比較符合一般的結構測試經驗，而且計算簡單。但實踐表明，這兩種方法雖然有助于避免選擇結構各階模態節點或者模態動能較小的位置，但是它們只能粗略地算出較好的傳感器布設位置，并不能得出最佳的傳感器位置組合。所以特征向量乘積法和模態分量加和法與模態動能法相似，只能用于初選傳感器的位置。

原點留數法 (Drive Point Residue)

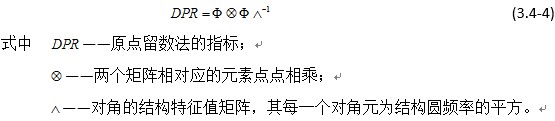

原點留數法按下式計算：

原點留數法考慮了結構各待選測點的可激勵程度。因?yàn)楦鶕?jù)互易性定理，容易激起各階模態適合于作結構激勵的點也一般是結構較容易被激振的點，適合于布設傳感器。

有效獨立法 (Effective Independence)
