中海油蒙西管道項目是內蒙古西部地區和山西大同地區煤制天然氣項目配套的外輸“公共通道”，同時也是中海油天津LNG的外輸通道。蒙西管道一期工程建設范圍為天津LNG聯絡線88km、河北容城分輸站-滄州黃驊末站段干線管道222km、廊坊分輸支線84km，管道總長394km。

圖1 蒙西管道一期工程管道走向示意圖

受業主單位的委托，深圳市簡測智能技術有限公司承擔了蒙西管道一期工程的健康安全監測系統的設計與實施任務，項目傳感器的選擇及布設等實施方案由我司專業技術人員參與設計論證。根據現場的實際情況和《管道位移、變形及當前應力分布分析報告》，簡測智能技術人員為蒙西管道一期工程建立了四個監測單元。

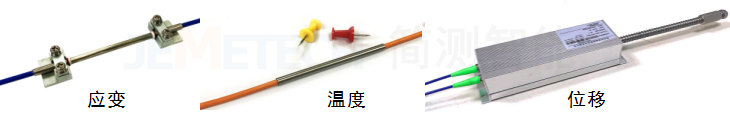

圖2 本項目選用的三種光纖光柵傳感器

光纖光柵傳感技術具有傳輸距離長、傳感器無需供電、不受電磁干擾、可波分復用等優勢，尤其適宜在此類特殊環境應用。每個監測單元各監測斷面的不同角度設置多個低溫敏型光纖光柵應變傳感器綜合監測管道的應力水平；配備光纖光柵位移傳感器，用于監測管道對土體之間的位移情況；同時布置一個光纖光柵溫度傳感器以監測管道溫度情況。簡測智能專業施工團隊的原則為最大限度地避免對管道主體結構產生損傷：對傳感器采用特殊結構膠粘接的方式進行安裝，同時對傳感器安裝位置重做防腐保護以確保管道安全穩定運行。

圖3 現場傳感器安裝及防腐圖
