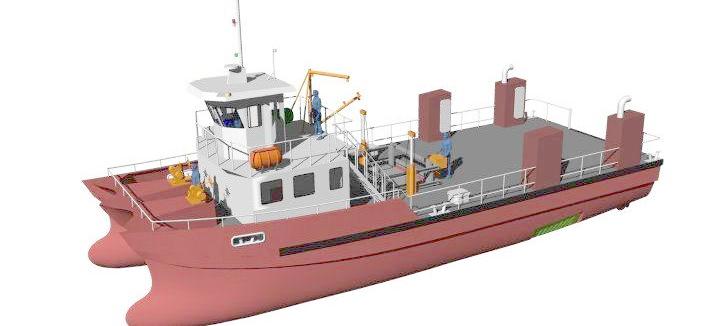

將光纖光柵傳感器應用于雙體船模型的實驗。船原型為82m長。模型比例為1：20，尺寸為4.1m×1.02m×0.21m，模型重量為217kg。該模型設計為縮小比例的彈性模型，用彈簧鏈接剛性元件構成，如 REF _Ref175210167 \h \* MERGEFORMAT 圖7.33所示。雙體船模型的每一部分由三個獨立單元組成，使用軸向彈簧鏈接；模型的兩部分通過三個橫向彈簧連接。雙體船模型主要由有機材料和聚酯玻璃纖維材料制成。為了增加船模型的剛度，每個獨立單元安裝了鋁骨架。

光纖光柵傳感器主要用于測量雙體船模型中央的彎矩以及甲板的沖擊荷載。如 圖7.34所示，兩光纖光柵傳感器安裝于船模型中央位置不銹鋼梁的頂部與底部，如 圖7.33中的A點，梁長18cm，寬2.4cm，厚0.85cm。為了驗證光纖光柵傳感器的性能，在模型的每個橫向彈簧上安裝了應變片式的力傳感器，如 圖7.33中的B點。

在高速海船的結構設計中，需要重點考慮吃水部位的抗沖擊荷載能力。分別在模型中前甲板的布置了三個傳感器用于測量沖擊荷載。在圖7.33的C點布置了一個光纖光柵沖擊力測量傳感器。如 圖7.34(b)所示，光纖光柵粘接在梁上，梁緊固于荷載片的中央位置，整個裝置封裝于中空的鋁盒中。整個傳感器嵌入模型的甲板中，將荷載片置于迎水面。傳感器通過安裝在鋁盒上的連接器與傳輸光纖串接。
